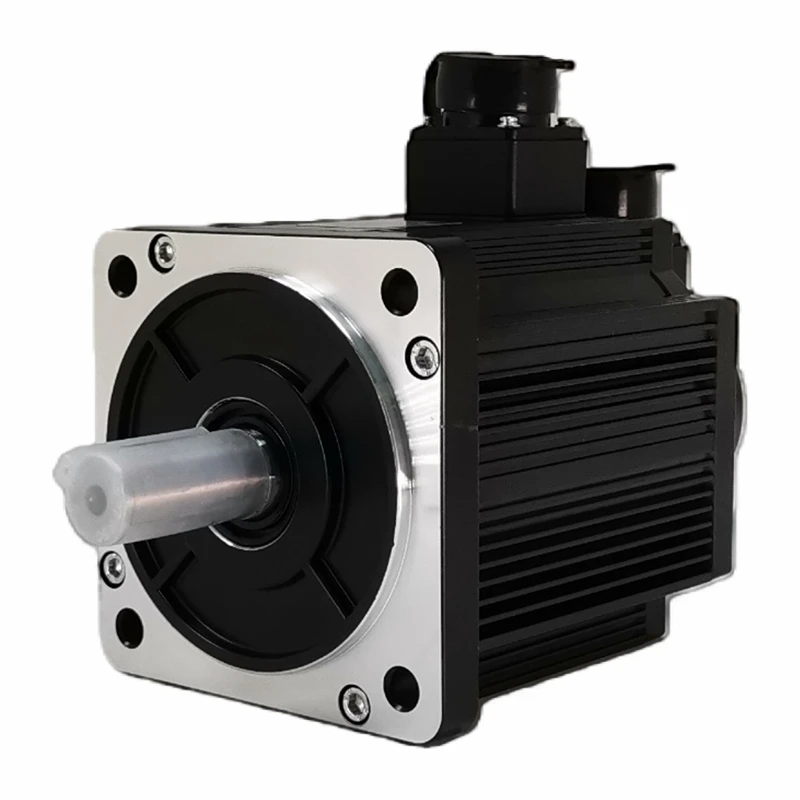

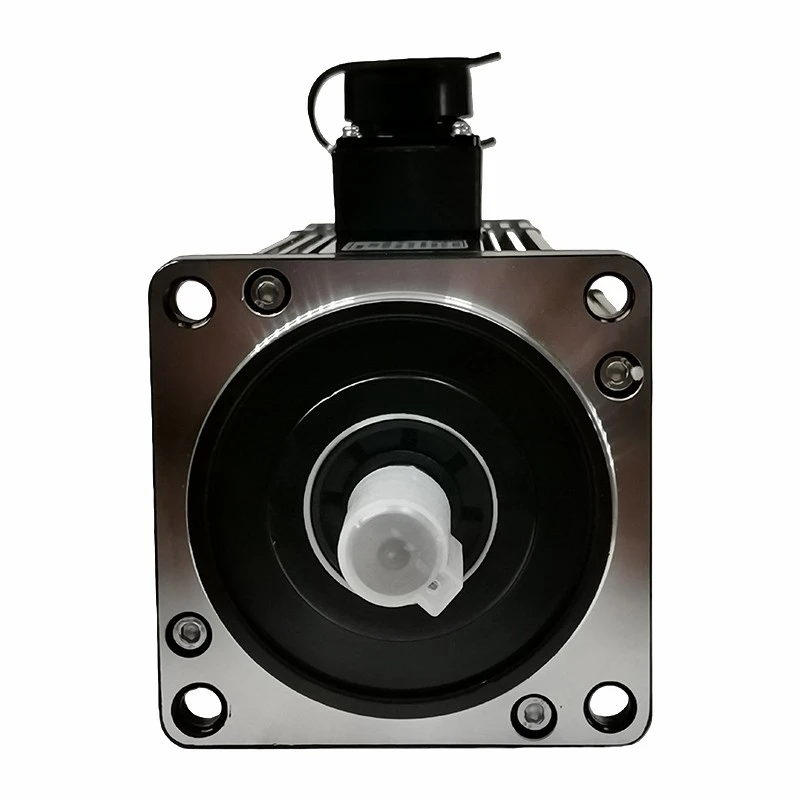

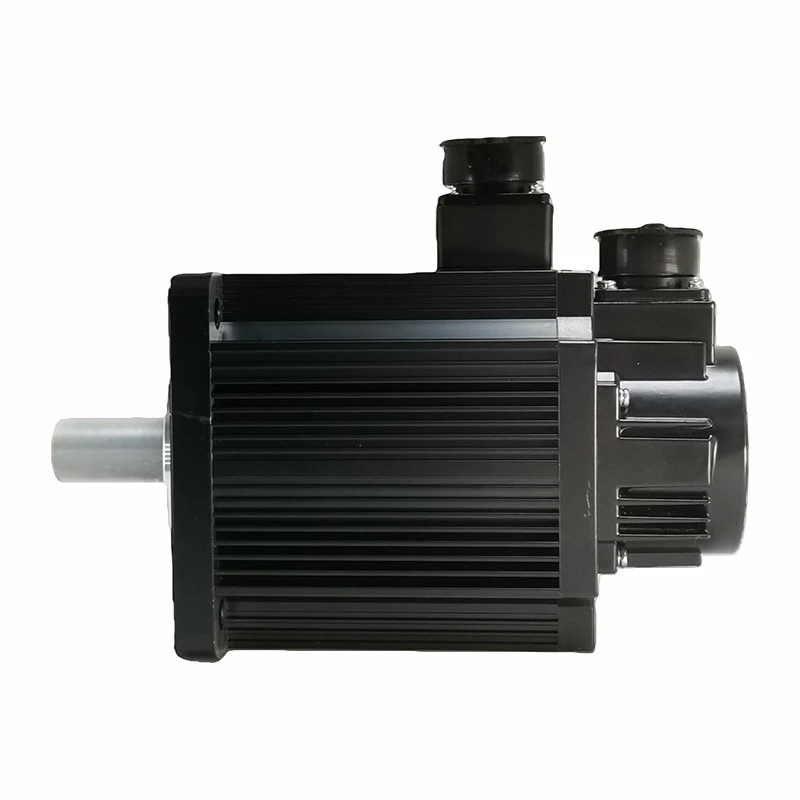

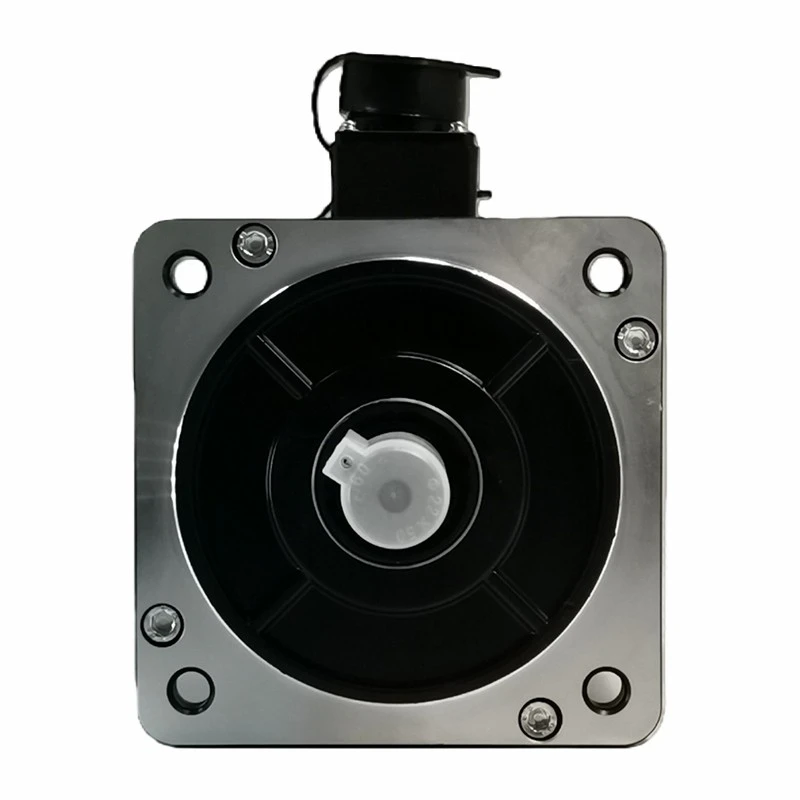

180 mm frame AC-servomotor met hoge traagheid
Grote vermogensservomotor 180 mm frame gebruikt de Japanse NEMICON optische incrementele encoder van hoge kwaliteit. De motor werkt stabiel met weinig ruis, met een uitstekend koppel en een 3-voudige overbelastingscapaciteit. In combinatie met de K1-serie AC-servoaandrijvingen van ons bedrijf wordt het veel gebruikt in industrieën zoals CNC-bewerkingsmachines, verpakkingen, 3C-elektronica en logistiek. Het beschikt over een hoge stabiliteit tijdens het gebruik.
DATASHEET:
Servomotor met groot vermogen 180 mm Het vermogen van het frame varieert van 2,7 kW tot 7,5 kW, heeft AC220V- en AC380V-opties:
|
Model |
180ST-M17215 |
180ST-M19015 |
180ST-M21520 |
180ST-M27010 |
||||||||||||||||||||||||||||
|
Matchende chauffeur |
K1AS30A |
K1AS30A |
K1AS50A |
K1AS30A |
||||||||||||||||||||||||||||
|
Nominaal vermogen (W) |
2.7 |
3.0 |
4.5 |
2.9 |
||||||||||||||||||||||||||||
|
Nominale spanning (V) |
220 |
380 |
220 |
380 |
220 |
380 |
220 |
380 |
||||||||||||||||||||||||
|
Geschatte stroom (A) |
10.5 |
6.5 |
12 |
7.5 |
16 |
9.5 |
12 |
7.5 |
||||||||||||||||||||||||
|
Geschatte snelheid (rpm) |
1500 |
1500 |
2000 |
1000 |
||||||||||||||||||||||||||||
|
Houdmoment (nm) |
17.2 |
19 |
21.5 |
27 |
||||||||||||||||||||||||||||
|
Piekkoppel (NM) |
43 |
47 |
53 |
67 |
||||||||||||||||||||||||||||
|
Spanningsconstante (v/1000*tpm) |
112 |
167 |
97 |
170 |
84 |
140 |
138 |
224 |
||||||||||||||||||||||||
|
Koppelcoëfficiënt (Nm/A) |
1.64 |
2.65 |
1.58 |
2.5 |
1.34 |
2.26 |
2.25 |
3.6 |
||||||||||||||||||||||||
|
Rotortraagheid (Kg.m2) |
3.4 x10-4 |
3.8 x10-4 |
4.7 x10-4 |
6.1 x10-4 |
||||||||||||||||||||||||||||
|
Lijn-Lijnweerstand(Q) |
0.7 |
1.47 |
0.4 |
1.23 |
0.24 |
0.71 |
0.48 |
1.37 |
||||||||||||||||||||||||
|
Lijn-Lijninductantie (mH) |
3.5 |
7.8 |
2.42 |
7.3 |
1.45 |
4 |
3.26 |
8.6 |
||||||||||||||||||||||||
|
Elektrische tijd-constante (Ms) |
5 |
5.3 |
6 |
5.93 |
6 |
5.6 |
6.79 |
6.27 |
||||||||||||||||||||||||
|
Gewicht (kg) |
19.5 |
20.5 |
22.2 |
25.5 |
||||||||||||||||||||||||||||
|
Codeurlijnnummer (PPR) |
2500 |
|||||||||||||||||||||||||||||||
|
Isolatie klasse |
Klasse F |
|||||||||||||||||||||||||||||||
|
Veiligheidsklasse |
IP65 |
|||||||||||||||||||||||||||||||
|
Omgeving gebruiken |
Temperatuur: -20^0〜+40 graad Vochtigheid Lager dan 90% RV Geen dauw |
|||||||||||||||||||||||||||||||
|
Motorstekker |
Lood draad |
U (Rood) |
V (Geel) |
W (Blauw) |
PE (Geel/Groen) |
|||||||||||||||||||||||||||
|
Stekker nr. |
2 |
3 |
4 |
1 |
||||||||||||||||||||||||||||
|
Encoderstekker |
Lood draad |
5v |
0v |
B+ |
Z- |
U+ |
Z+ |
U- |
A+ |
V+ |
W+ |
V- |
A- |
B- |
W- |
PE |
||||||||||||||||
|
Stekker nr |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
1 |
|||||||||||||||||
|
Absolute encoder Stekker (7-pins) |
Signaal draden |
E- |
E+ |
SD- |
0V |
SD+ |
+5V |
PE |
||||||||||||||||||||||||
|
Pinnr. |
2 |
3 |
4 |
5 |
6 |
7 |
1 |
|||||||||||||||||||||||||
|
Model |
180ST-M027015 |
180ST-M35010 |
180ST-M35015 |
180ST-M48015 |
||||||||||||||||||||||
|
Nominaal vermogen (W) |
4.3 |
3.7 |
5.5 |
7.5 |
||||||||||||||||||||||
|
Nominale spanning (V) |
220 |
380 |
220 |
380 |
220 |
380 |
220 |
380 |
||||||||||||||||||
|
Geschatte stroom (A) |
16 |
10 |
16 |
10 |
24 |
12 |
32 |
20 |
||||||||||||||||||
|
Geschatte snelheid (rpm) |
1500 |
1000 |
1500 |
1500 |
||||||||||||||||||||||
|
Houdmoment (nm) |
27 |
35 |
35 |
48 |
||||||||||||||||||||||
|
Piekkoppel (NM) |
67 |
70 |
70 |
96 |
||||||||||||||||||||||
|
Spanningsconstante (v/1000*tpm) |
103 |
172 |
134 |
223 |
90 |
181 |
94 |
156 |
||||||||||||||||||
|
Koppelcoëfficiënt (Nm/A) |
1.69 |
2.7 |
2.2 |
3.5 |
1.45 |
2.9 |
1.5 |
2.4 |
||||||||||||||||||
|
Rotortraagheid (Kg.m2) |
6.1 x10-3 |
8.6 x10-3 |
8.6 x10-3 |
9.5 x10-3 |
||||||||||||||||||||||
|
Lijn-Lijnweerstand(Q) |
0.28 |
0.796 |
0.31 |
0.93 |
0.14 |
0.62 |
0.104 |
0.273 |
||||||||||||||||||
|
Lijn-Lijninductantie (mH) |
1.74 |
4.83 |
3.28 |
9.1 |
1.0 |
4 |
0.77 |
2.14 |
||||||||||||||||||
|
Elektrische tijd-constante (Ms) |
6.2 |
6 |
10.58 |
9.78 |
7.14 |
6.45 |
7.4 |
7.8 |
||||||||||||||||||
|
Gewicht (kg) |
25.5 |
30.5 |
30.5 |
40 |
||||||||||||||||||||||
|
Codeurlijnnummer (PPR) |
2500 |
|||||||||||||||||||||||||
|
Isolatie klasse |
Klasse F |
|||||||||||||||||||||||||
|
Veiligheidsklasse |
IP65 |
|||||||||||||||||||||||||
|
Omgeving gebruiken |
Temperatuur: -20^0〜+40 graad Vochtigheid Lager dan 90% RV Geen dauw |
|||||||||||||||||||||||||
|
Motorstekker |
Lood draad |
U (Rood) |
V (Geel) |
W (Blauw) |
PE (Geel/Groen) |
|||||||||||||||||||||
|
Stekker nr. |
2 |
3 |
4 |
1 |
||||||||||||||||||||||
|
Encoderstekker |
Lood draad |
5v |
0v |
B+ |
Z- |
U+ |
Z+ |
U- |
A+ |
V+ |
W+ |
V- |
A- |
B- |
W- |
PE |
||||||||||
|
Stekker nr |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
1 |
|||||||||||
Installatie:
1. Raak de as niet nauwelijks, in het geval dat de encoder beschadigd raakt.
2, het is beter om sterke trillingen te voorkomen, lager te beschermen.
|
Motor |
180-serie |
|||||
|
Koppel |
17,2 nm |
19 nm |
21,5 nm |
27 nm |
35 nm |
48 nm |
|
Zonder rem |
226 |
232 |
243 |
262 |
292 |
346 |
|
Met permanente magneetrem |
308 |
314 |
325 |
344 |
382 |
436 |
|
Met elektromagnetische rem |
298 |
304 |
315 |
334 |
364 |
418 |
Sollicitatie:
Servomotor met groot vermogen, frame van 180 mm, gebaseerd op het structurele ontwerp van de volgende- generatie, heeft een hogere energiedichtheid en een lagere warmteontwikkeling, en is bestand tegen 3,5 keer kortdurende overbelasting-. De motor heeft ook een hogere beschermingsgraad tegen het binnendringen van water en olie, waardoor hij breed toepasbaar is op het gebied van precisie-CNC-bewerkingsmachines.
